UPPDATERAD 2 NOVEMBER 2026
Från bygglager
till biorum.
Bion, materialen och teknikrummet. Flera ljus, vinklar och produktdetaljer.
Projektorlådans nya läge: tio uppdaterade renderingar med flera ljuslägen, närbild, teknikrum och konstruktion. Klicka för full storlek.
Fronten · varmvitt 2700 K
AE320², AE307² och två SVS SB-3000 R|Evolution. WuPro Soft Matte Grey, 150 tum i 16:9.
Fronten · neutralvitt 4000 K
Samma kamera och exponering. OmniGlow 100 %.
Fronten · turkos och violett
Färgat ljus med projektorbild.
Fronten från sidan
Dukens bildyta: 3 321 × 1 868 mm. Smal svart ram, center under duken.
Rummet · varmvitt 2700 K
OmniGlow runt hela taket och i sex lodräta linjer. Taklisten lyser ned över panelen, med svart träklack på rumssidan.
Samma rum · neutralvitt 4000 K
100 % ljusstyrka i båda vyerna, med samma kamera och exponering. Ljusets utseende är simulerat, inte en luxmätning.
Valencia Oslo · läder och stoppning
Välvda nackstöd, sömmar och finare lädernarv. Tre fåtöljer på det bakre podiet.
Ribbor, filt och släpljus
Separata 3D-ribbor på alla fyra väggar: 25 mm breda, 12 mm djupa, med 15 mm mellanrum.
Från soffan · varmt 30 %
Lägre OmniGlow-ljus, sett från främre raden.
Bakre raden · kallvitt 6500 K
Kallare vitt ljus över svart ask och läder.
Bakre raden · rött bioljus
Samma kameravinkel, rött ljus på 10 %. Simulerad ljussättning.
4 098 × 6 049 mmFärdiga innermått
2 835,5 mmFärdig takhöjd
910 × 2 400 mmHallöppning
Projekterade mått enligt ritningar och vald beklädnad. Golv: Kjellbergs Galaxy 178 Antracit, 18 mm. Projektorlådan går 650 mm in i bion. Undersida 2 200 mm över golvet, 1 900 mm över podiet. Lådfront till dukyta: 5 265,5 mm; linsavståndet beror på projektorns placering.
Svarta takabsorbenter · förslag.
16 × Vicoustic Cinema Round Premium · Black 04A · 595 × 595 × 75 mm.
Förslag · takabsorbenter mot bakre raden
16 svarta Vicoustic Cinema Round Premium, direkt mot taket. Välvda tygfronter och 20 mm mellanrum. Extra visningsljus.
Förslag · taket mot duken
829 mm till sidoväggarna, 500 mm mellan fälten. Atmos och ljuslisten ligger fria. Placeringsförslag, ej beställt.
Två fält med åtta plattor i varje. Direktlimmade, cirka 75 mm bygghöjd. 14,4 kg panelvikt plus lim. Placeringen håller Atmos och takets ljuslist fria. Geometrisk placeringsstudie; akustiken är inte uppmätt. Extra visningsljus i bilderna.
Högtalare och subbar.
AE320² + AE307² · tre SVS SB-3000 R|Evolution.
AE320² · form och finish
Hel högtalare med silk-touch-yta, infällda element och metallspikar. Extra detaljljus.
AE320² · papperskon på nära håll
Pressad pappersstruktur, kantupphängning och centrumkåpa. Extra detaljljus.
AE105 · surround
Väggmodell med bas, passivt element och silkesdiskant. Extra detaljljus.
AE320² · element och ytor
Papperskon, gummiupphängning och diskantens strukturerade vågledare. Extra detaljljus.
AE307² · center
Rätt proportioner, infällda element och matt svart yta. Extra detaljljus.
SVS · rummets varma ljus
SB-3000 R|Evolution utan galler. OmniGlow i varmvitt.
SVS · neutralt detaljljus
Originalets membran, skruvar och logotyp. Skannad askstruktur i svart finish. Extra detaljljus.
Tredje subben · bakväggen
Den bakre subben synlig i sin öppning.
Prime Elevation · takhögtalare
SVS originalmodell med galler och medföljande fäste. Extra detaljljus.
SVS: tillverkarens 3D-modell med svart ask som vald finish. AE: modellerade efter tillverkarens mått och produktbilder. Ljusets utseende är simulerat.
Material på nära håll.
Black Diamond Ash · fanér och filt
Lodrät askådring, lackens glans och separat svart filt. Extra detaljljus.
Valrossen · Baloo Svart 2082
Textilens väv och mjuka ytreflexer. Extra detaljljus.
Valencia Oslo · läder och sömmar
Närmare stoppning, lädernarv och nedsänkta sömmar.
Bakom bion.
DS6827PP · 27U · Denon · UniFi · ASUS NUC · Shelly · UPS.
600 × 800 mmSkåpets nominella golvyta
1 470 mmHöjdreserv med hjul, obekräftad
2 200 mmÖppningens underkant över bions golv
Teknikrummet bakom bion
Rummets sneda yttervägg, antracitmatta och DSIT DS6827PP, 27U. Neutralt visningsljus.
ASUS NUC 15 Pro+
Kaleido-datorn på egen hylla. Extra detaljljus.
Shelly Power Strip 4 Gen4
Valt grenuttag med fyra uttag. Racktaket dolt för insyn. Extra detaljljus.
XGIMI · optik och projektorlåda
Projektorlåda 700 × 650 × 400 mm, helt inne i bion. Undersida 2 200 mm över golvet. Öppen fram och bak. Extra detaljljus.
DS6827PP · rackets innehåll
600 × 800 × 1 400 mm nominellt, öppen baksida och hjul. Denon, UniFi, Kaleido-NUC, Shelly och egen UPS längst ned. Frontdörren dold för insyn.
Denon AVC-X6800H
Borstad front, rattar, display och ventilerad hylla.
UniFi · nätverk och patchning
Pro XG 24 PoE och två 24-portars patchpaneler. Kablage visar dragning, inte en kopplingsanvisning.
Teknikrummet · snittvy
Yttervägg och tak dolda för insyn. Samma rum och utrustningsplacering.
Planvy · 600 × 800 mm
Skåpets front ligger kvar på samma plats; djupet ökar 200 mm bakåt. Höjdreserv med hjul: 1 470 mm, inte bekräftat produktmått.
Rummets form följer IFC-underlaget, anslutet till bions aktuella bakvägg. Rullbar service, ingen gång bakom racket. Skåpets nominella höjd är 1 400 mm; slutlig höjd och eventuellt medföljande hjul måste bekräftas. Switchens originalskenor visas principiellt: stolpavstånd, infästning, kabelböjar och UPS-stöd måste kontrolleras före beställning. Bilderna är inte ett verifierat installationsmått.
AC i rummet.
AC och bakre sittplatser
Svart Mitsubishi MSZ-EF25 på långväggen.
Mitsubishi · front och utblås
885 × 299 × 195 mm. Blank svart front, luftintag och öppet utblås.
Väggar och tak.
AP25 i båda. Två 15 mm gipsskivor med Green Glue mellan lagren.

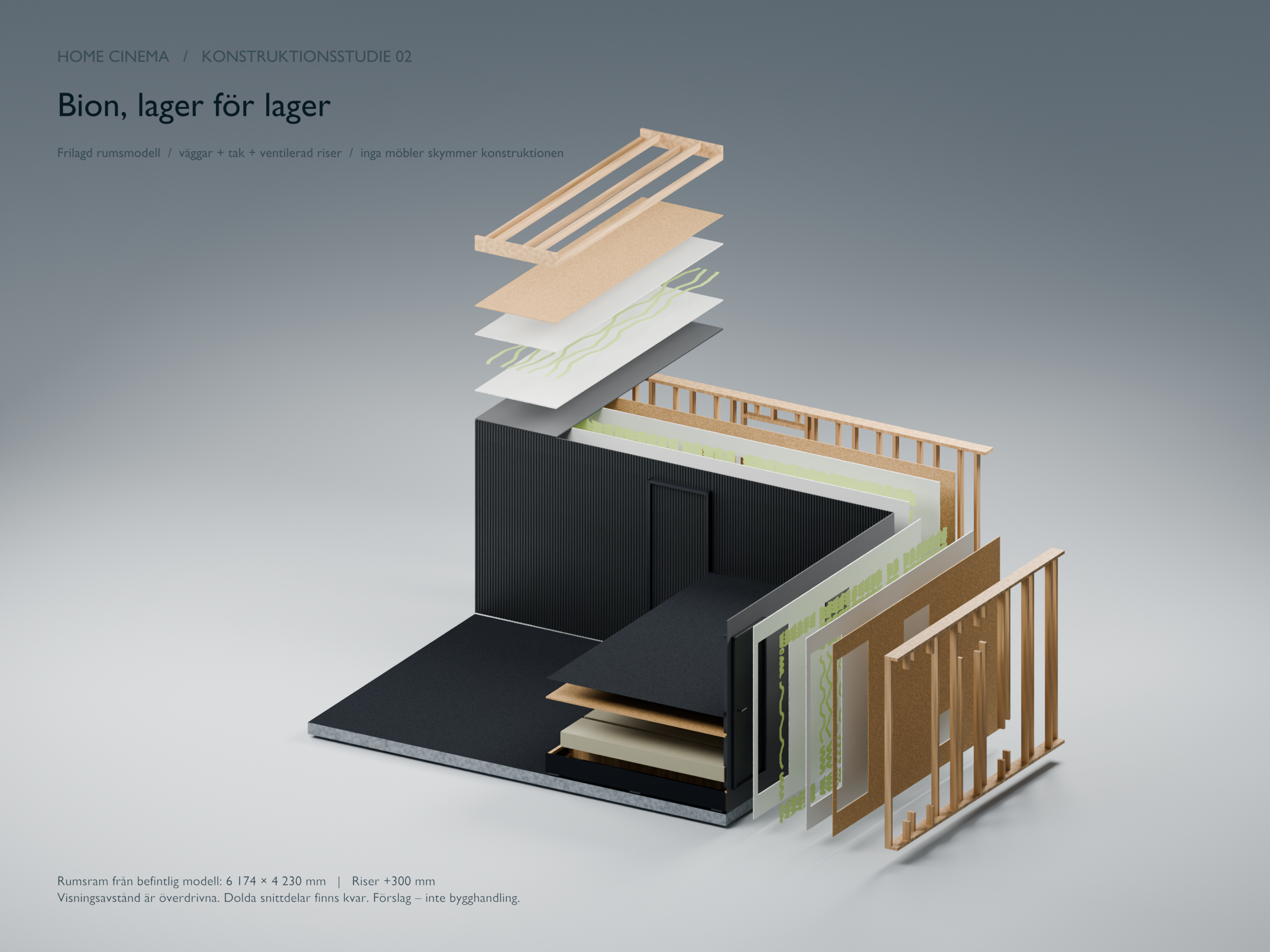

Rummet · lager för lager
Färdiga innermått 4 098 × 6 049 × 2 835,5 mm. Podium +300 mm. Lagren är flyttade isär för visning.

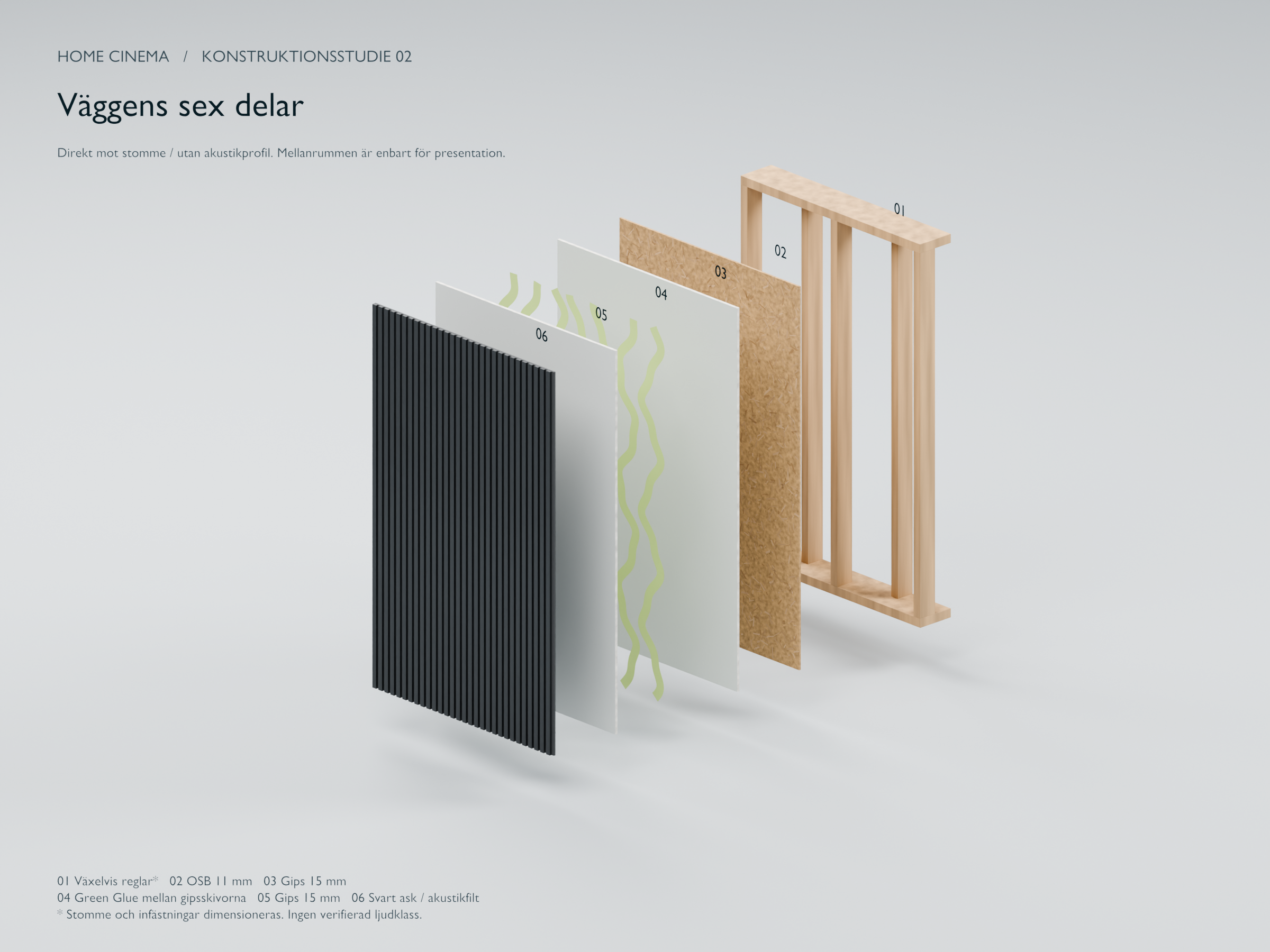

Vägg · AP25 och svart ask
AP25 25 mm → OSB 11 mm → gips 15 mm → Green Glue → gips 15 mm → WallRibbon 22 mm.
Tak · målad dubbelgips
AP25 25 mm → gips 15 mm → Green Glue → gips 15 mm. Matt svart. Ingen OSB eller akustikpanel.

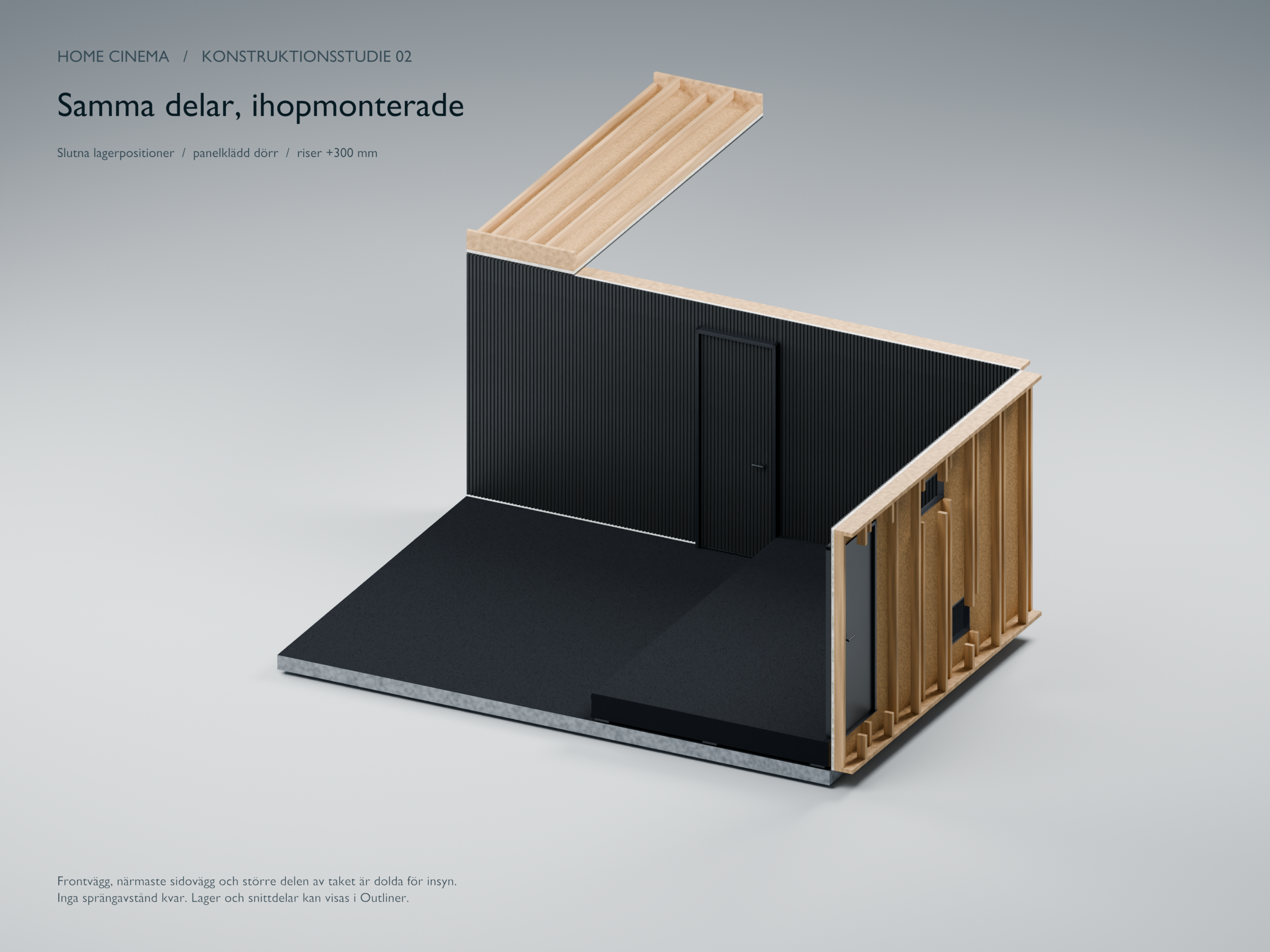

Samma konstruktion, monterad
En sammanhängande rumslängd: 6 049 mm. Väggar och tak är delvis dolda för insyn.
88,5 mmVäggbeklädnad inklusive panel
55,5 mmTakbeklädnad utan panel
22 mmWallRibbon ribbor + filt
Green Glue räknas som 0,5 mm i måttunderlaget; det är inget distanskrav. Stommar, infästning och bärighet visas principiellt. Bilderna är ingen dimensionering eller ljudklassning.

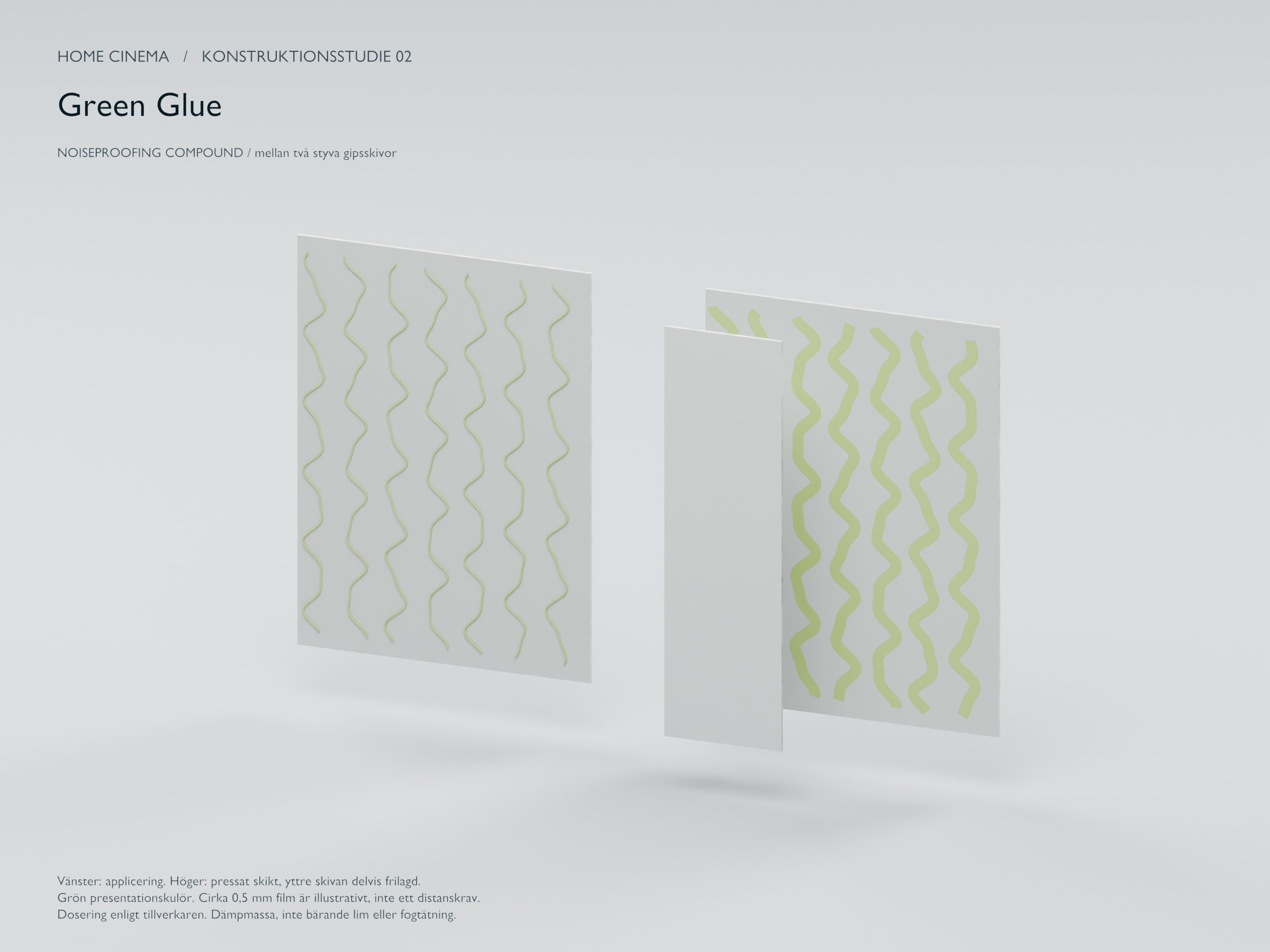

Mellan gipsskivorna.
Green Glue Noiseproofing Compound.
Applicering och sammanpressat skikt
Dämpmassa mellan två styva skivor. Skivorna fästs mekaniskt; anslutningar tätas separat. Dosering enligt tillverkaren.
Podium +300 mm.
Samma antracitfärgade ryamatta som på golvet.

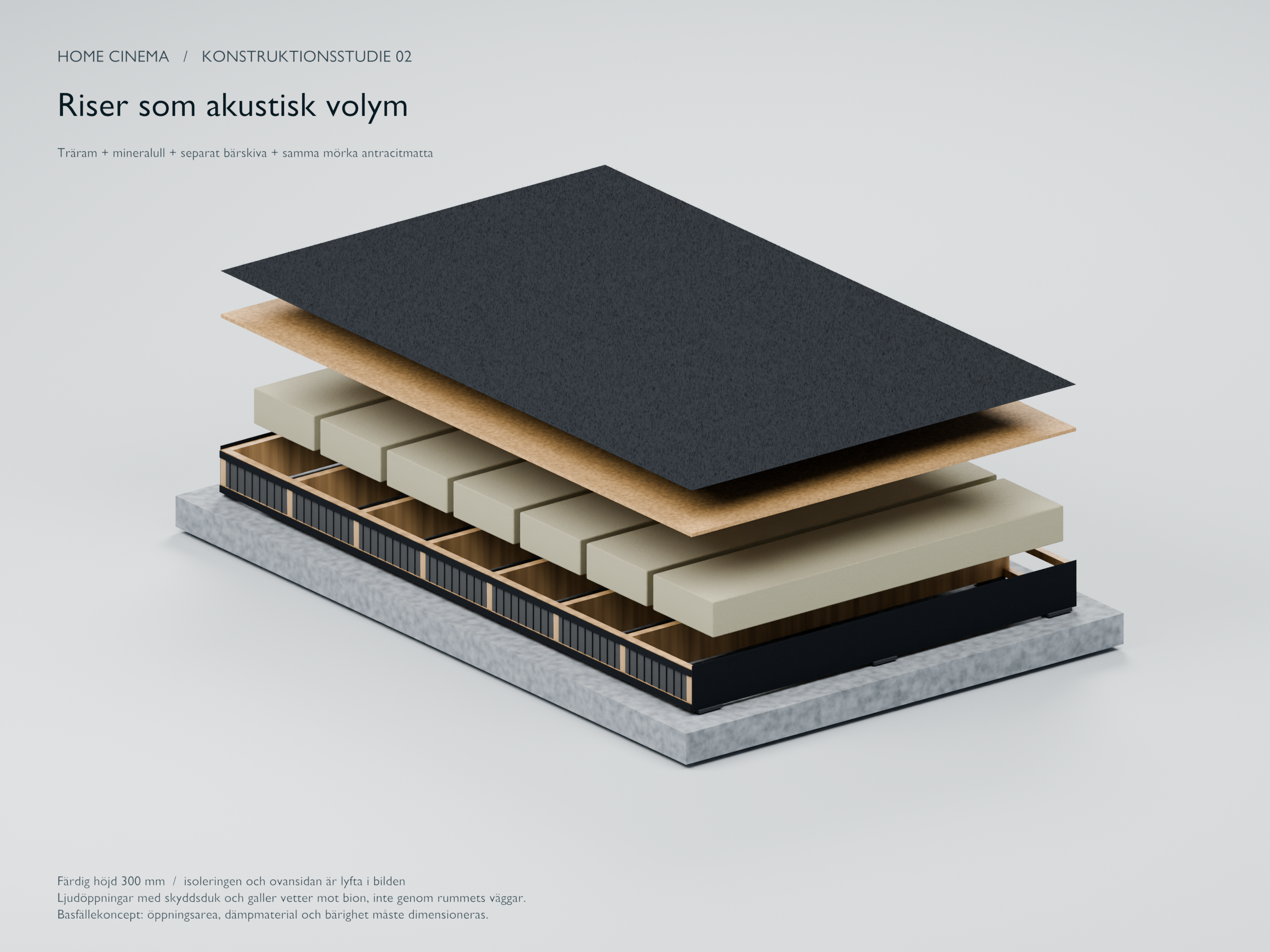

Podiets lager
Träram, mineralull, bärskiva och matta. Inre bärverk och akustiska öppningar är en principstudie.
Dörr och tätningar.
Hallöppning 910 × 2 400 mm. Matt svart dörrparti med panel på biosidan.
Dörrpartiet
Snickrad dörr enligt önskat utförande. Dörrbladets inre konstruktion och ljudklass är inte verifierade.
Karmfog och bottenlist
Tätning runt dörrbladet, elastisk karmfog och bottenlist mot en slät tröskelyta. Principdetaljer, inte tillverkningsritningar.
